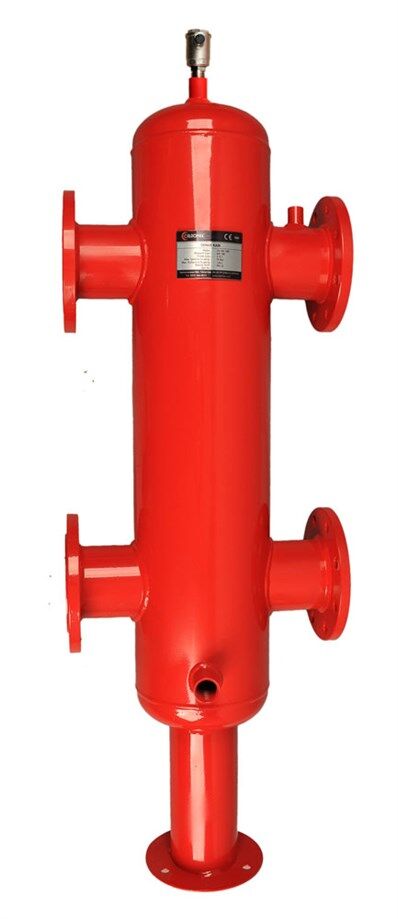

Denge Tankı , Denge Kabı, DN80 - 200 , Flanşlı
Denge Tankı , Denge Kabı
Neden Kullanılır ?
* Gerek merkezi sistem-kazan gerekse Kaskad sistemler için kullanılabilir . Kaskad sistemlerde kullanılması zaruridir .
* Kaskad sistemde kullanılan kombilerin pompası ile tesisattaki sirkülasyon pompaları arasındaki debi farkını ortadan kaldırarak hidrolik dengelemeyi sağlar. Bu konuyu aslında şöyle daha detaylı açıklayabiliriz...:
Yoğuşmalı, duvar tipi kazanlarda, her kazanın içinde primer sirkülasyon pompası vardır. Birden fazla kazan paralel bağlanıp işletildiğinde, birden fazla sirkülasyon pompaları da aynı anda çalıştırılmış olur . Modülasyon nedeniyle bir kısım kazan devreden çıkabilir , devreye girebilir Bu bağlı olarak da bir kısım sirkülasyon pompası da devreye girip çıkar. Ayrıca sirkülasyon pompaları paralel bağlanmış olduklarından, tesisatın ihtiyacı olan basma yüksekliğini de karşılayamaz. Bu nedenle sisteme bir harici sirkülasyon pompası koymak durumunda kalınır . İşte bu tesisat pompası ile mevcut primer pompaların arasındaki dengesizliği denge kabı ( denge tankı ) ile önleyebiliriz.
* Tesisatlarda kullanılan akışkan sıvı tesisattan kazana geri dönerken ısı kaybına uğrar. Bu ısı farkının ortaya çıkması kazanda ısıl gerilmelere neden olur ve kazanın ömrünü azaltır . Denge kabının önemli görevlerinden biri de tesisattan gelen soğumuş akışkanın kazandan gelen sıcak suyla karışarak ısıl dengeyi sağlamasıdır. Böylece ısıl denge sorunları minumuma indirgenmiş olur.
Teknik Özellikler :
* DN25 - DN300 Flanş Bağlantı Çapları
* İşletme Basıncı 10 Bar - Maksimum (Önerilen : 6 Bar)
* Test Basıncı : 16 Bar
* 120 C Maksimum Kullanma Sıcaklığı
* PN16 Basınç Sınıfı
* Elektrostatik Toz Boya Kaplama
* Flanşlı, boru kaynaklı yada Dişli Bağlantı İmkanı (Siparişte belirtilmelidir)
Sertifikasyon :
* CALDOMAX Denge Tankı CE (Conformite European) belgesine sahiptir.
* Firmamız ISO 9001 Kalite Yönetim Sistemi belgesine sahiptir.
Flanşlı Bağlantılı
| Ürün Kodu | Bağlantı Çapı | Gövde Çapı | Ürün Yüksekliği |
Bağlantı Ağızları Arası Yüksekliği |
Kapasite | |
| DN | D (Ø)
|
H (mm) | h (mm) | KW | Kcal/h | |
| BTF-Max-25 | 25 | 65 | 500 | 300 | 40 | 34.400 |
| BTF-Max-32 | 32 | 65 | 550 | 300 | 60 | 51.600 |
| BTF-Max-40 | 40 | 80 | 600 | 300 | 80 | 68.800 |
| BTF-Max-50 | 50 | 100 | 700 | 400 | 100 | 86.000 |
| BTF-Max-65 | 65 | 150 | 900 | 500 | 140 | 120.400 |
| BTF-Max-80 | 80 | 200 | 1200 | 700 | 260 | 223.600 |
| BTF-Max-100 | 100 | 200 | 1200 | 700 | 350 | 301.000 |
| BTF-Max-125 | 125 | 250 | 1450 | 850 | 550 | 473.000 |
| BTF-Max-150 | 150 | 300 | 1800 | 1100 | 1300 | 1.118.000 |
| BTF-Max-200 | 200 |
400 | 2000 | 1200 | 1650 | 1.376.000 |
| BTF-Max-250 | 250 | 500 | 2200 | 1400 | 1750 | 1.505.000 |
| BTF-Max-300 | 300 | 600 | 2500 | 1500 | 2000 | 1.720.000 |
Kaynaklı-Dişli Bağlantılı
| Ürün Kodu | Bağlantı Çapı | Gövde Çapı | Ürün Yüksekliği |
Bağlantı Ağızları Arası Yüksekliği |
Kapasite | |
| DN | D (Ø)
|
H (mm) | h (mm) | KW | Kcal/h | |
| BTD-Max-25 | 1" | 65 | 500 | 300 | 40 | 34.400 |
| BTD-Max-32 | 1 1/4" | 65 | 550 | 300 | 60 | 51.600 |
| BTD-Max-40 | 1 1/2" | 80 | 600 | 300 | 80 | 68.800 |
| BTD-Max-50 | 2" | 100 | 700 | 400 | 100 | 86.000 |
| BTD-Max-65 | 2 1/2" | 150 | 900 | 500 | 140 | 120.400 |
| BTD-Max-80 | 3" | 200 | 1200 | 700 | 260 | 223.600 |
| BTD-Max-100 | 4" | 200 | 1200 | 700 | 350 | 301.000 |
| BTD-Max-125 | 5" | 250 | 1450 | 850 | 550 | 473.000 |
| BTD-Max-150 | 6" | 300 | 1800 | 1100 | 1300 | 1.118.000 |
| BTD-Max-200 | 8" |
400 | 2000 | 1200 | 1650 | 1.376.000 |
| BTD-Max-250 | 10" | 500 | 2200 | 1400 | 1750 | 1.505.000 |
| BTD-Max-300 | 12" | 600 | 2500 | 1500 | 2000&nb]]> | |
