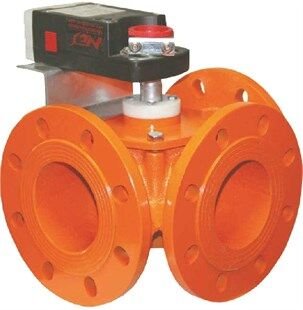

Üç Yollu Rotary Motorlu Vana (Motor Dahil) - DN150, PN16, Kvs320, Flanşlı
sıcaklığının kontrol ve ayarı için kullanılır.
El ile veya motorlu olarak kumanda edilirler. Motor bağlantısı ile kazan, kombi, sıcak hava apereyleri, boyler,
klima santralleri veya fan coil sistemlerinin ısıtma ve soğutma birimlerine gelen akışkanın sıcaklığını ayarlaması
yanında yakıt sarfiyatında önemli tasarruf sağlar.
(Ancak bu vanalarda belirli küçük seviyede kaçak kabul edilebilir sınırdadır.)
| Anma basıncı / Nominal pressure | PN 6, PN 16 |
| İşletme sıcaklığı / Operating temperature Fark basıncı / Different pressure(AP) | Max.130 °C |
| Max. 1 bar (100 kPa) | |
| Uygun damper motorlar / Suitable damper motors : | Yay geri dönüşsüz / Without spring return İki konumlu /Two point |
| Tork / Torque : 5 Nm, 8 Nm, 15 Nm, 20 Nm, 40 Nm Seçenekler / Options : 24VAC / DC or 230 VAC | |
| Gövde malzemesi / Body material Klape dizaynı / Disc design | Dökme demir / Cast iron ; GG-25 |
| Klape Dizaynı / Disc Design | Karışıma uygun / According to mixture |
| Klape malzemesi / Disc material | Pirinç / Brass |
| Sızdırmazlık contaları / Sealing gaskets Bağlantı / Ends | O-Ring |
| Bağlantı / Ends | Flanşlı / Flanged ; PN 6 / 16(") |
(*) NES 580-3 yollu Rotary vanalarımız genel olarak PN 16 normuna göre üretilirler. Ancak DN 32'den DN 65'e kadar olanların flanş delikleri özel bir konstrüksiyonla delindiğinden vanalarımız aynı anda hem PN 6 ve hem de PN 16 flanş normlarına uygundur. DN 80 ve üzeri ölçülerdeki vanalarımızın flanşları, siparişe göre PN 16 veya PN 6 normlarına uygun olarak üretilmektedir.
(*) NES 580 Rotary valve's flanges are generally manufactured acc. to PN 16 norms. Our valves with dia. between DN 32 and DN 65 can be easily assembled with any other flanges which are PN 6 or PN 16 norms thanks to their special flange hole constructions. DN 80 or greater sized valves can be produced with flanges hole axes compliant with PN 6 or PN 16 norms upon special orders.
Ürünlerimizde sürekli iyileştirme çalışmalarından dolayı,önceden haber vermeksizin, ürünün dizaynında ve ölçülerde değişiklik yapma hakkımız mahfuzdur
]]>
